土木工程2019-08-01

无线桥梁结构健康监测

纽约Hornell的BridgeComposites有限责任公司使用LORD MicroStrain无线网桥监控系统来评估隔震支座。






无线系统和智能桥

独特的交通负荷,环境条件和地震事件会对公路桥梁等结构施加不良应力。美国有四分之一的桥梁在结构上缺乏或功能上已经过时。

纽约Hornell的BridgeComposites有限责任公司使用LORD MicroStrain无线网桥监控系统来评估隔震支座。低功耗无线传感器节点网络为工程师提供实时连续同步性能和环境数据。MicroStrain的SensorCloud™上基于云的远程数据可视化和分析工具使BridgeComposites和研究人员能够更高效,更经济地表征桥接组件的长期性能。


可扩展的网络和快速安装




量化桥接性能需要分布式监控功能网络。然而,安装传统的硬连线解决方案会带来许多成本,劳动力和物流障碍,从而实现足够的规模。LORD MicroStrain的无线解决方案大大减少了与硬连线安装相关的时间和中断,同时保留了跨任意长度桥的同步高速数据。

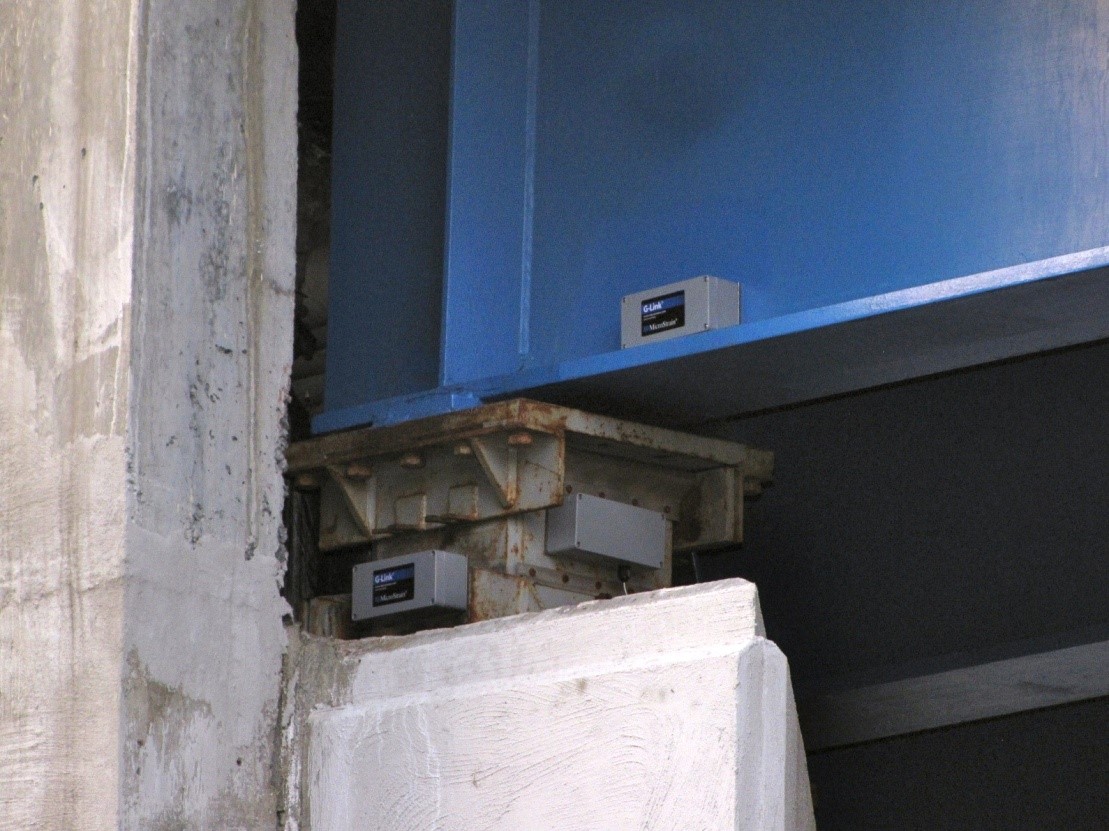

在几个小时内,由两名工程师组成的团队完全部署了无线网桥监控网络。该网络由七个无线传感器节点组成,包括:两个G-Link®加速节点,两个DVRT®线性位移传感器,两个TC-Link®温度节点和一个SG-Link®应变节点。无损,扩展范围,同步采样确保了在黑色环境中可靠的数据  通信。先进的能源管理协议和能量收集功能可承诺多年运行,无需更换电池。

每个传感器记录一个特定的测量值,捕获轴承的使用中的行为。加速度计连续采样16Hz的桥振动。收集的数据使研究人员能够确定新轴承适应正常应力的能力,同时也能防止潜在地面运动造成的损坏。安装在两个不同轴承上的直线运动传感器通过热循环测量桥梁的纵向移动。将应变仪安装到端部隔膜梁上以测量在地震事件期间可能经受的力。

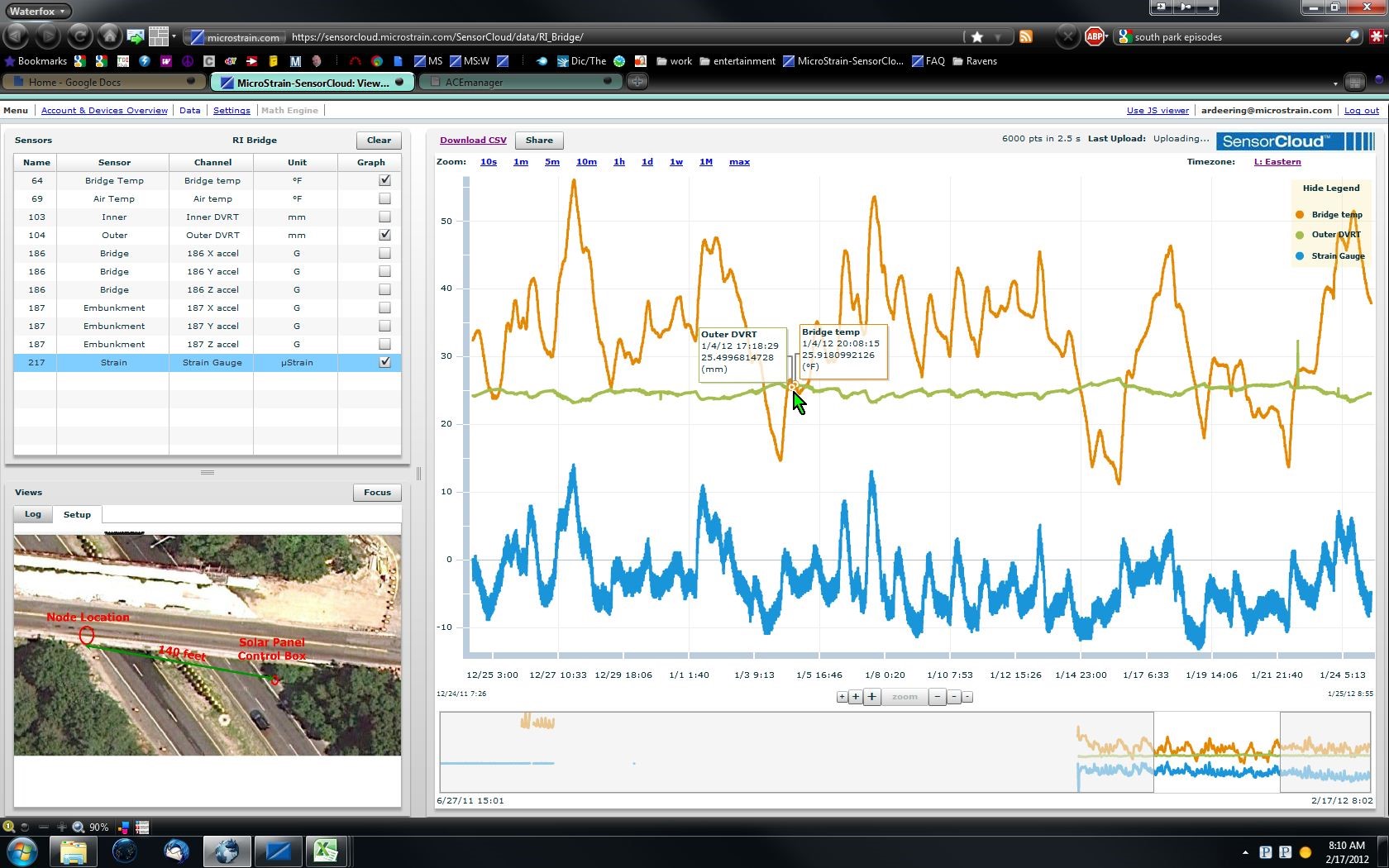

SensorCloud™上的无限桥接性能数据

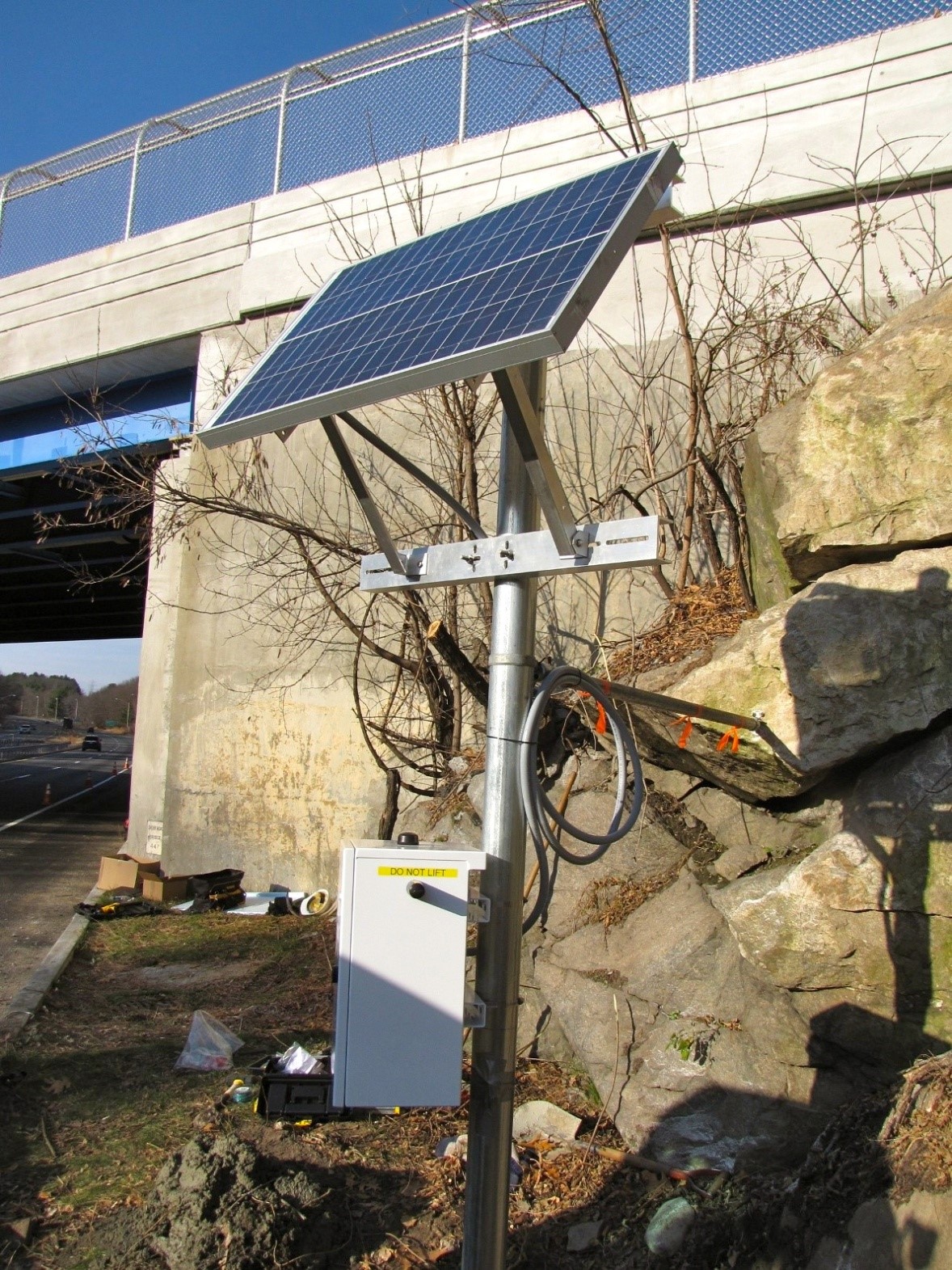

LORD MicroStrain的支持Web的WSDA®-1000网关聚合时间 -

以用户可配置的速率从网络上标记数据。数据通过蜂窝调制解调器传送到SensorCloud™,BridgeComposites可以在这里与桥主和协作者一起查看和共享数据。此外,用户可以创建阈值警报,以在超出预定条件时自动发送电子邮件或文本通知。

根据BridgeComposites总裁Jerome O'Connor的说法,“虽然系统在诸如地震等不常发生的极端事件下记录数据,但BridgeComposites还能够实时远程定量评估轴承性能。具体而言,捕获交通负载下的轴承行为不断变化的环境条件使我们的工程师能够在实际使用条件下观察响应。“
