航天航空2019-08-01

集成无线系统的ROTORCRAFT HUMS

使用无线网络优化通信,数据分析和电池寿命


硬连线HUMS的缺点:
使用硬连线健康和使用管理系统(HUMS)经常被证明是不切实际的; 用户受到安装费用,繁琐的数据收集过程以及不适合旋转部件的硬件的妨碍; 所需的滑环通常昂贵且笨重,并且它们限制了可安装的传感器的数量。



LORD Microstrain无线网络:

  • 启用与HUMS的双向通信

  • 减少安装限制

  • 允许收集更广泛的数据集

  • 可以设置为仅通过事件触发器和/或在特定飞行机制期间进行采样

  • 在集中位置启用数据收集和存储






   LORDMicroStrainLXRS®协议



LORD MicroStrain专有的无损扩展范围同步(LXRS®)无线协议是一种2.4GHz,符合IEEE 802.15.4标准的通信架构,将微秒时间同步与可扩展的星形网络相结合。用户可控的采样率可通过数千个无线传感器节点自动协调,在大多数工作条件下均具有100%可靠的数据吞吐量。




实际应用:

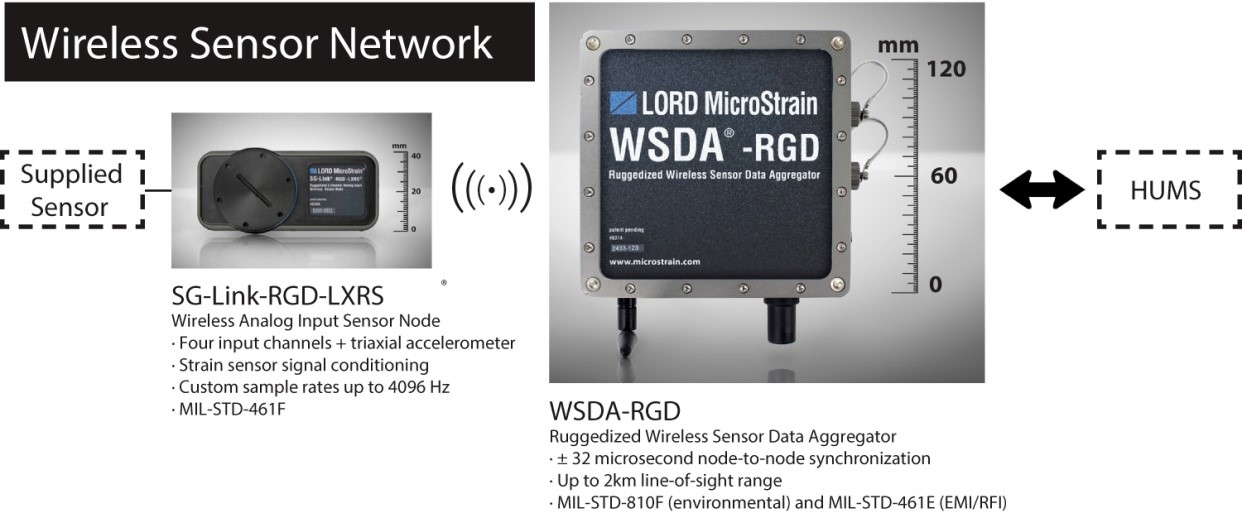

将LORD MicroStrain无线传感器网络与Goodrich IVHMU集成

由于旋翼飞机机身内部被认为是恶劣的射频环境,因此对于HUMS监测所需的某些通信模型并不好客。然而,LORD MicroStrain专有的LXRS技术能够克服这一挑战,并成功记录,传输和存储相关数据。

当与Goodrich IVHMU集成(具有10/100 Base-T以太网接口并通过TCP或UDP数据包在静态IP网络上运行)时,LORD MicroStrain无线传感器网络(WSN)收集的数据成功率超过99.99 %。在验证测试期间发送的近200万个数据包中,只有10个被丢弃。

此外,无线传感器网络作为网络协调员和数据管道,向Goodrich IVHMU询问了车轮重量状态。当IVHMU指示空降状态时,WSN和IVHMU同步,开始采样会话; 当IVHMU指示触地时,WSN停止采样并进入睡眠模式。这显着延长了WSN的电池寿命,从而节省了在收集不必要数据时可能消耗的功率。

此外,WSN能够成功地将多个节点同步到±32微秒内,为用户提供健壮和全面的WSN,用于健康和使用监控。
