  • G-Link®-200 无线加速度计节点
  • G-Link®-200 无线加速度计节点

    产品简介

    G-Link-200具有板载三轴加速度计,可实现高分辨率数据采集,并具有极低的噪声和漂移。衍生振动参数允许长期监控关键性能指标,同时最大化电池寿命。
    LORD Sensing无线传感器网络可通过可扩展的传感器网络实现同步,高速传感和数据聚合。我们的无线传感系统是测试和测量,远程监控,系统性能分析和嵌入式应用的理想选择。
    用户可以使用SensorConnect软件轻松地对节点进行连续,周期性突发或事件触发采样的编程。可选的基于Web的SensorCloud接口可优化来自远程网络的传感器数据的数据聚合,分析,演示和警报。

    G-Link-200具有板载三轴加速度计,可实现高分辨率数据采集,并具有极低的噪声和漂移。衍生振动参数允许长期监控关键性能指标,同时最大化电池寿命。

    LORD Sensing无线传感器网络可通过可扩展的传感器网络实现同步,高速传感和数据聚合。我们的无线传感系统是测试和测量,远程监控,系统性能分析和嵌入式应用的理想选择。

    用户可以使用SensorConnect软件轻松地对节点进行连续,周期性突发或事件触发采样的编程。可选的基于Web的SensorCloud接口可优化来自远程网络的传感器数据的数据聚合,分析,演示和警报。


    产品亮点

    • 板载三轴加速度计,测量范围为±2至±40 g

    • 连续,周期性突发和事件触发采样

    • 输出原始加速度波形数据或导出的振动参数(速度,幅度,波峰因数)

    • LXRS协议允许无损数据收集,可扩展网络和±50μs的节点同步

    • 每小时1个样本至每秒4096个样本

    • 坚固耐用的IP-67防护等级



    功能和好处

    高性能

    • 用户可配置的低通和高通滤波器

    • 所有轴上的噪音极低25μg/√Hz或80μg/√Hz

    • 高精度温度传感器±0.1°C

    • 无线范围可达2公里(典型值800米)

    • 数据记录最多800万个数据点


    便于使用

    • 端到端无线传感解决方案缩短了开发和部署时间

    • 使用SensorConnect远程配置,采集和显示传感器数据

    • 可选的基于Web的SensorCloud平台可优化数据存储,查看,警报和分析

    • 与开源通信和命令库(API)轻松定制集成



    应用

    • 振动监测

    • 基于状态的维护(CBM)

    • 影响和事件监测

    • 旋转部件,飞机,结构和车辆的健康监测


    模拟输入通道



    测量范围

    8 g

    40   g

    ±2 g,±4 g或±8 g

    配置

    ±10克,±20克或±40

    配置

    噪音密度

    25微克/√Hz

    80μg/Hz

    0 g偏移量

    ±25毫克(±2克

    ±50毫克(±10克

    0 g偏移与温度的关

    ±.1 mg /°C(典型值)

    ±.15   mg /°C(最大值

    ±0.5 mg /°C(典型值)

    ±0.75   mg /°C(最大值

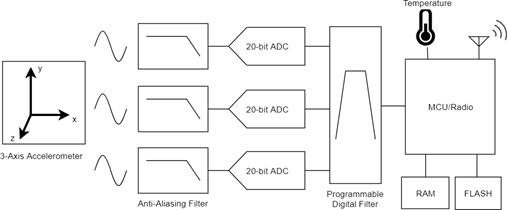

    集成传感器

    三轴MEMS加速度计,3个通

    加速度计带宽

    DC至1 kHz

    解析度

    20

    比例因子误差

    <1%满量

    十字轴灵敏度

    1%

    灵敏度变化(温度)

    ±0.01%/°C

    抗混叠滤波器

    1.5 kHz(-6 dB衰减

    低通数字滤波器

    26至800 Hz - 可配

    高通数字滤波器

    关至2.5 Hz - 可配

    集成温度通道

    测量范围

    - 40°C至85°C

    精度

    ±0.1°C(全范围

    采样

    采样模式

    连续,周期性爆发,事件触发



    输出选项

    加速度,倾斜度和衍生通道:速度(IPSrms),振幅(Grms和Gpk-pk)和波峰因

    采样率

    1个样品/小时至4096个样品/

    采样率稳定性

    ±5   ppm



    网络容量

    每个RF通道最多128个节点(带宽计算器

    http://www.microstrain.com/configure-your-system

    节点同步

    ±50微

    数据存储容量

    16 M字节(最多8,000,000个数据点

    操作参数

    无线通信范围

    室外/视距:2公里(理想)*,800米(典型值)**室内/障碍物:50米(典型值)**

    射频(RF)收发器载

    免许可证2.405至2.480 GHz,16通

    射频发射功率

    可在0 dBm至20 dBm范围内调节。功率输出在区域范围内限制在合法范围内运

    供电电压

    建议使用3 x 3.6 V,½AA电池Saft LS 14250

    电池输入范围

    0.8 V至5.5 V.

    工作温度

    -40°C至+   85°C

    机械冲击限制

    千克/ 1.5毫

    物理规格

    外形尺寸

    46.6毫米x 43毫米x 44毫

    安装

    ¼ - 28 UNF - 2B 4.8 mm [.19 in] DP

    重量

    3节电池的节点:122

    环境评级

    IP67

    外壳材料

    300系列不锈钢带聚碳酸酯

        集成

    兼容的网关

    所有WSDA网

    软件

    SensorCloud,SensorConnect,Windows 7,8和10兼

    软件开发工具包

    http://www.microstrain.com/software/mscl

    执行标准

    FCC(美国),IC(加拿大),CE(欧盟,包括RoHS),JET(日本),IMDA(新加坡)




    The G-Link-200 has an onboard triaxial accelerometer allowing high-resolution data acquisition with extremely low noise and drift. Derived vibration parameters allow for long-term monitoring of key performance indicators while maximizing battery life.

    LORD Sensing Wireless Sensor Networks enable simultaneous, high-speed sensing and data aggregation from scalable sensor networks. Our wireless sensing systems are ideal for test and measurement, remote monitoring, system performance analysis, and embedded applications.

    Users can easily program nodes for continuous, periodic burst, or event-triggered sampling with the SensorConnect software. The optional web-based SensorCloud interface optimizes data aggregation, analysis, presentation, and alerts for sensor data from remote networks.


    PRODUCT HIGHLIGHTS

    • On-board triaxial accelerometer with ±2 to ±40 g measurement range

    • Continuous, periodic burst, and event-triggered sampling

    • Output raw acceleration waveform data or derived vibration  parameters (Velocity, Amplitude, Crest Factor)

    • LXRS protocol allows lossless data collection, scalable networks, and node synchronization of ±50 µs

    • 1 Sample per hour to 4096 Samples per second

    • Ruggedized IP-67 rated enclosure


    FEATURES AND BENEFITS

    HIGH PERFORMANCE

    • User-configurable low and high pass filters

    • Extremely low noise on all axis 25 µg/√Hz or 80 µg/√Hz

    • High accuracy temperature sensor ±0.1°C

    • Wireless range up to 2 km (800 m typical)

    • Datalog up to 8 million data points


    EASE OF USE

    • End-to-End wireless sensing solution reduces development and deployment time

    • Remote configuration, acquisition, and display of sensor data with SensorConnect

    • Optional web-based SensorCloud platform optimizes data storage, viewing, alerts, and analysis

    • Easy custom integration with open-source communications and command library (API)


    APPLICATIONS

    • Vibration monitoring

    • Condition based maintenance (CBM)

    • Impact and event monitoring

    • Health monitoring of rotating components, aircraft, structures, and vehicles
